　　钢丝网骨架复合管（常简称钢丝网骨架管或钢骨架聚乙烯复合管）作为一种高性能增强型塑料管道，在市政给排水、工业输水、燃气输送、石油化工等领域得到广泛应用。该管材以高强度钢丝螺旋缠绕形成的网状骨架为核心增强体，内外层采用高密度聚乙烯（HDPE），通过改性粘接树脂实现钢塑牢固复合，既保留了塑料管的耐腐蚀、重量轻特点，又具备接近金属管的耐压强度和抗冲击能力。

　　管件是钢丝网骨架复合管系统不可或缺的组成部分，直接影响管道整体的密封性、承压能力、使用寿命以及施工效率。由于管材本身具有钢丝增强结构，普通PE热熔对接或承插连接难以保证钢骨架的连续性和整体强度，因此管件设计必须与之匹配。目前，行业标准（如GB/T 32439-2015《钢丝网骨架聚乙烯复合管及管件》、CJ/T 189系列等）对管件进行了明确规范，主要采用电热熔连接方式为主，辅以法兰连接，形成了一套成熟、可靠的管件体系。

　　钢丝网骨架复合管管件按连接方式主要分为两大类：电热熔管件和法兰类管件。少数特殊场合还会用到电热熔带辅助或扣压式连接，但主流工程中前两者占据绝对主导地位。

　　电热熔连接是钢丝网骨架复合管最核心、最可靠的连接技术。其原理是将预埋电阻丝的聚乙烯管件与管材外层PE通过通电加热熔融，冷却后形成一体化的高强度熔接接头。这种连接能使管件与管材的聚乙烯层完全融合，钢丝骨架虽不直接焊接，但通过外层PE的紧密包覆星空体育集团股份有限公司实现力学传递，接头强度通常不低于管材本体，轴向抗拉性能优异，适用于直埋、架空等多种敷设方式。

　　法兰连接则属于可拆卸式连接，主要用于与阀门、泵、金属管道或其他异质管道的过渡，或需要在检修时方便拆卸的部位。法兰盘通常采用钢制或钢塑复合结构，确保与管材钢丝骨架的强度匹配。

　　根据管件的功能和角度，主流管件可细分为十余种基本类型，涵盖了管道系统中90%以上的变向、分流、变径、封堵需求。

　　电热熔管件是钢丝网骨架复合管使用频率最高的一类管件，全部采用聚乙烯基材，内部嵌入电阻丝，表面有电极接头，使用专用电熔焊机通电加热实现连接。

　　这是最基础、最常用的管件，用于两根同径管材的直接连接。结构为圆筒形，两端内壁均预埋电阻丝，承插深度通常为管径的1-1.5倍。电熔套筒的优点是连接简单、密封可靠、占用空间小，适用于长距离直线敷设。在实际工程中，直管段的绝大部分接头都采用电熔套筒完成。

　　弯头是改变管道走向的必备管件。钢丝网骨架复合管常用45和90两种角度，少数项目会用到22.5或11.25小角度弯头以实现更平缓的转向。弯头两端均为电熔承口，弯曲半径一般为管径的3-5倍，避免过大局部应力。90弯头在阀门井、拐弯处使用最多，45弯头则多用于需要较小偏转的场合。

　　三通用于管道分流或汇合。等径三通三端直径相同，异径三通则主支管直径不同，常用于从主管引出支管供水或排水。钢丝网骨架复合管三通全部采用电熔结构，主支管角度通常为90，部分厂家可定制斜三通（45分流）。由于钢丝骨架的存在，三通的承压能力与管材一致，特别适合高压支线. 异径直接（变径管件）

　　用于连接不同直径的管材，实现管径过渡。异径直接两端直径不同，过渡段平滑锥形设计，避免流体涡流。常见规格如DN200转DN150、DN300转DN200等，在市政管网减压、分区时大量使用。

　　电热熔带是一种柔性带状加热元件，主要用于大口径管材现场修复、破损补漏或特殊角度连接。使用时将熔带缠绕在管材接缝处，通电加热熔融PE层实现密封。虽不是常规管件，但在应急抢修和非标连接中发挥重要作用。

　　法兰连接适用于需要频繁拆装、与金属管道或设备连接的场景。钢丝网骨架复合管法兰管件通常由钢制法兰盘、钢塑过渡段和电熔端组成，确保钢丝骨架的力学连续。

　　一端为电熔承口（与复合管熔接），另一端为标准法兰盘（可与阀门、法兰盲板等连接）。这是最常见的法兰形式，兼顾了电熔的可靠密封和法兰的可拆卸性。公称压力匹配管材，通常有PN1.0、PN1.6等规格。

　　部分工程采用钢制法兰直接与管材端部钢丝骨架焊接（或通过钢套固定），再包覆PE保护层。这种形式强度更高，但施工复杂，多用于高压或特殊介质场合。

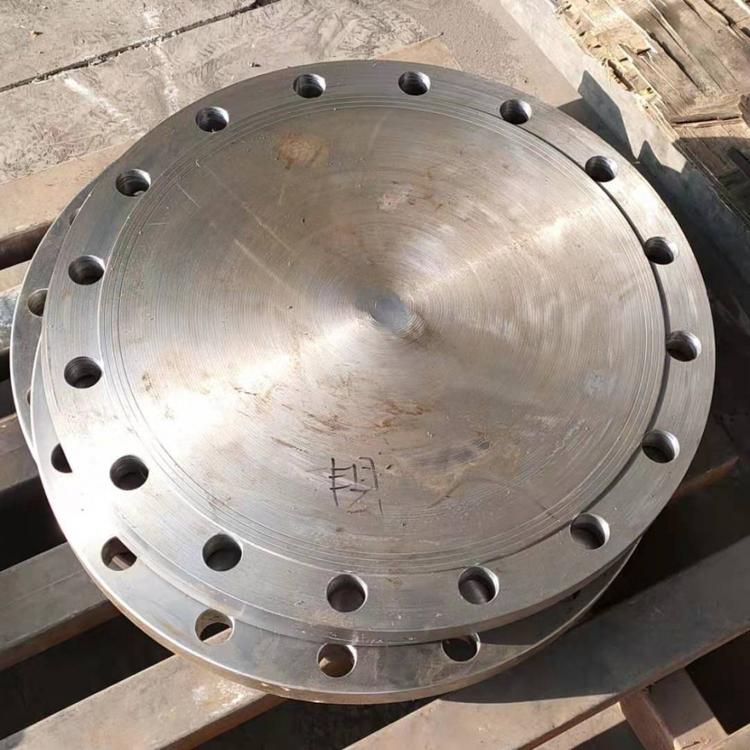

　　用于管道末端封堵或临时封闭。盲板为实心钢板，法兰盖则带螺栓孔，便于后期开启。

　　钢丝网骨架复合管管件的开发与完善，是这一复合管道技术从实验室走向大规模工程应用的关键一步。电熔套筒、弯头、三通等电熔管件提供了高可靠的一体化连接，法兰管件则赋予系统灵活的可维护性，二者结合构成了完整、协调的管道“骨骼”。随着材料科学和焊接工艺的进步，未来管件还将向更高压力、更智能化方向演进，但目前已有的体系已足以支撑绝大多数工业与市政需求。了解这些管件的结构与原理，不仅有助于正确设计与施工，更能最大限度发挥钢丝网骨架复合管“钢塑合一”的独特优势，实现安全、经济、长寿的管道工程目标。
