　　GB/T91129124—2010《钢制管法兰》系列标准修改采用ASMEB16.5—2009《管法兰和法兰管件（NPS～NPS24)》及EN1092-1：2007《法兰及其连接管道、阀门、管配件及附件用圆形法兰， PN标记第1部分：钢制法兰》。ASMEB16.5一2009是关于Class标记法兰的一个完整的标准， EN1092-1：2007是关于PN标记法兰的一个完整的标准。本系列标准综合采用了上述两个标准，包括了Class标记法兰和PN标记法兰的相关技术内容。本系列标准共有13项标准，本标准是其中的1项标准。

　　本标准的编写格式与ASMEB16.5一2009和EN1092-1：2007标准不同； ASMEB16.5一2009标准包括了公称压力为Class400的法兰数据，本标准没有纳入Class400 的法兰数据； ASMEB16.5—2009标准包括了公称尺寸为NPS3K的法兰数据，本标准没有NPS3K的法兰数据； ASMEB16.5一2009标准采用英制螺栓，螺栓孔径也采用英制尺寸，本系列标准改为公制螺栓，螺纹孔径也采用公制尺寸； EN1092-1：2007标准没有包括环连接面法兰，根据我国用户的使用要求，本系列标准增加了 PN标记的环连接面法兰。

　　本标准代替GB/T9116.1—2000《平面、突面带颈平焊钢制管法兰》、GB/T9116.2—2000凹凸面带颈平焊钢制管法兰》、GB/T9116.3—2000《样槽面带颈平焊钢制管法兰》及GB/T9116.4—2000《环连接面带颈平焊钢制管法兰》，与原标准相比主要变化如下：

　　将原来的4项带颈平焊钢制管法兰标准整合为1项标准；根据EN1092-12007标准，将PN标记的法兰公称压力范围从原来的PN6～PN40扩大到 PN6~PN100; 根据EN1092-1：2007标准，将PN标记的法兰公称尺寸范围从原来的DN10～DN600扩大到DN10~DN1000；根据EN1092-1:2007标准，PN标记的法兰增加了O形圈密封面型式；根据EN1092-1：2007标准，对PN标记的法兰尺寸数据进行了全面的修改；根据ASMEB16.5一2009标准，对Class标记的法兰尺寸数据进行了全面的修改；增加了各种密封面型式的适用范围表格；对标记进行了修订；根据ASMEB16.5一2009，将原标准中属于美洲体系的法兰公称压力标记进行了修改；PN20 改为Class150,PN50改为Class300，PN110改为Class600，PN150改为Class900，PN260 改为Class1500

　　本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会归口。 本标准起草单位：河北圣天集团宝银高压法兰管件有限公司、浙江超达阀门股份有限公司、中机生

　　本标准主要起草人：邱晓来、李俊英、李宝银、李建、王汉洲、冯峰。 本标准所代替标准的历次版本发布情况为：

　　本标准规定了公称压力用PN标记和用Class标记的带颈平焊钢制管法兰的型式、尺寸、技术要求和标记。

　　本标准适用于公称压力为PN6~PN100以及Class150～Class1500的带颈平焊钢制管法兰。 2 规范性引用文件

　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

　　GB/T9112钢制管法兰类型与参数 GB/T9124钢制管法兰技术条件

　　星空SPORTS

　　3型式与尺寸 3.1用PN标记的带颈平焊钢制管法兰的型式与尺寸 3.1.1用PN标记的带颈平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围按表1的规定。

　　表1 用PN标记的带颈平焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围

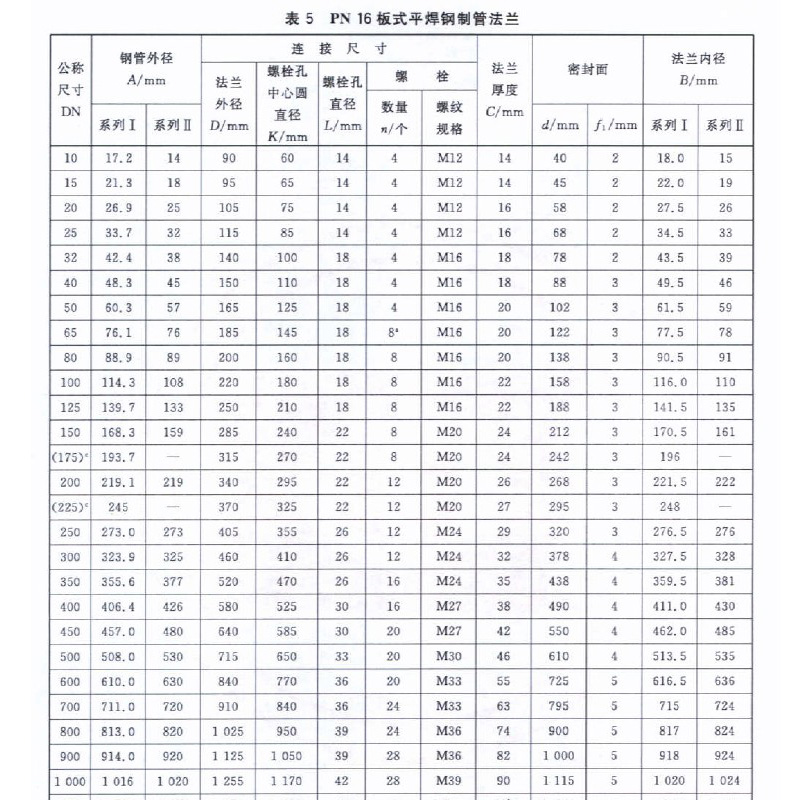

　　O形圈面 (OSG) 3.1.2用PN标记的带颈平焊钢制管法兰的型式应符合图1～图5的规定，法兰密封面尺寸应符合表2的规定，法兰其他尺寸应符合表3～表9的规定。

　　的尺寸。 对于铸铁法兰和铜合金法兰，该规格的法兰可能是4个螺栓孔的，因此，当制造厂和用户协商同意后，与铸铁法兰和铜合金法兰配对使用的钢制法兰可以采用4个螺栓孔。
